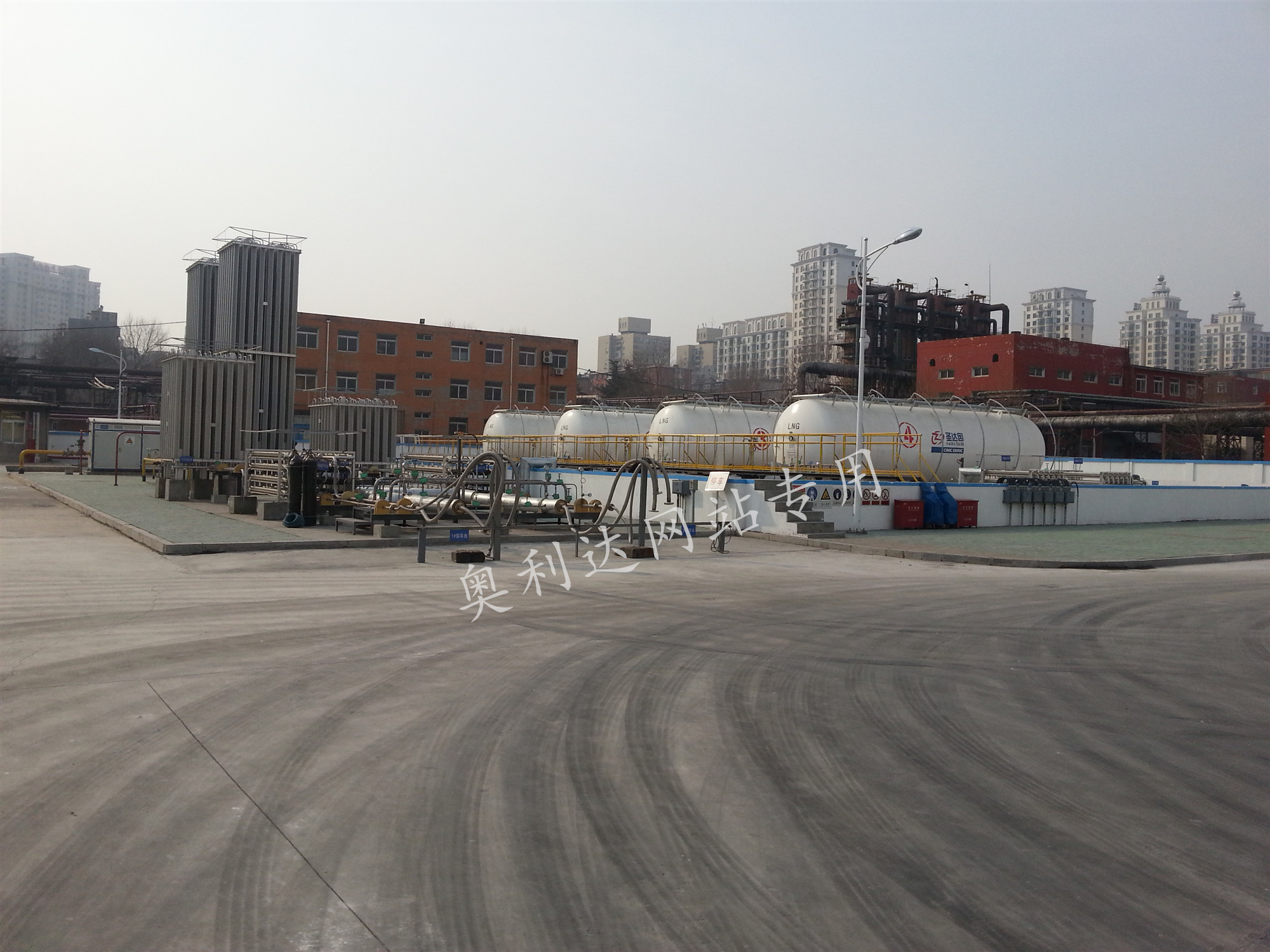

LNG气化站

一、工作原理:


LNG由槽车运至气化站,利用LNG卸车增压器使槽车内压力高,将槽车内LNG送至LNG低温储罐内储存。当从LNG储罐外排时,先通过储罐的自增压系统,使储罐压力升高,然后打开储罐液相出口阀,通过压力差将储罐内的LNG送至气化器后,经调压、计量、加臭等工序送入市政燃气管网。当室外环境温度较低,空温式气化器出口的天然气温度低于5℃时,需在空温式气化器出口串联水浴式加热器,对气化后的天然气进行加热。


二、LNG气化站卸车工艺


LNG通过公路槽车或罐式集装箱车从LNG液化工厂运抵用气城市LNG气化站,利用槽车上的空温式升压气化器对槽车储罐进行升压(或通过站内设置的卸车增压气化器对罐式集装箱车进行升压),使槽车与LNG储罐之间形成一定的压差,利用此压差将槽车中的LNG卸入气化站储罐内。卸车结束时,通过卸车台气相管道回收槽车中的气相天然气。


卸车时,为防止LNG储罐内压力升高而影响卸车速度,当槽车中的LNG温度低于储罐中LNG的温度时,采用上进液方式。槽车中的低温LNG通过储罐上进液管喷嘴以喷淋状态进入储罐,将部分气体冷却为液体而降低罐内压力,使卸车得以顺利进行。若槽车中的LNG温度高于储罐中LNG的温度时,采用下进液方式,高温LNG由下进液口进入储罐,与罐内低温LNG混合而降温,避免高温LNG由上进液口进入罐内蒸发而升高罐内压力导致卸车困难。实际操作中,由于目前LNG气源地距用气城市较远,长途运输到达用气城市时,槽车内的LNG温度通常高于气化站储罐中LNG的温度,只能采用下进液方式。所以除开发 充装LNG时采用上进液方式外,正常卸槽车时基本都采用下进液方式。


为防止卸车时急冷产生较大的温差应力损坏管道或影响卸车速度,每次卸车前都应当用储罐中的LNG对卸车管道进行预冷。同时应防止快速开启或关闭阀门使LNG的流速突然改变而产生液击损坏管道。


三、LNG存储


储罐是LNG气化站的主要设备,直接影响气化站的正常生产,也占有较大的造价比例。按结构形式可分为地下储罐、地上金属储罐和金属混凝土储罐。对于LNG储罐,现有真空粉末绝热型储罐、正压堆积绝热型储罐和高真空层绝热型储罐,中、小型气化站一般选用真空粉末绝热型低温储罐。储罐分内、外两层,夹层填充珠光砂并抽真空,减小外界热量传入,保证罐内LNG日气化率低于0.3%


四、LNG的气化


气化装置是气化站向外界供气的主要装置,设计中我们通常采用空温式气化器,其气化能力宜为用气城镇高峰小时计算流量的I.3~1.5倍,不少于2台,并且应有1台备用。当环境温度较低时,空温式气化器出口天然气温度低于5℃时,应将出口天然气进行二次加热,以保证整个供气的正常运行。一般天然气加热器采用水浴式加热器


五、BOG与EAG(放散气体)的处理


BOG主要来源于LNG槽车回气和储罐每天0.3%的自然气化。现在常用的槽车容积为40m3,回收BOG的时间按照30min计算,卸完LNG的槽车内气相压力约为0.55MPa,根据末端天然气压力的不同,回收BOG后槽车内的压力也不同,一般可以按照0.2MPa计算。回收槽车回气需要BOG加热器流量为280m3/h,加LNG储罐的自然蒸发量,则可计算出BOG加热器流量。LNG的储存温度为-163℃,即BOG的温度约为-163℃,为保证设备的~,要将BOG加热到15℃。根据流量和温度可以确定BOG加热器的规格。回收的BOG经过调压、计量、加臭后可以直接进入管网,如果用户用气非连续则需要设置BOG储罐进行储存。


EAG主要是在设备或管道超压时排放。当LNG气化为气体天然气时,天然气比常温空气轻时的临界温度为-110℃。为防止EAG在放散时聚集,则需将EAG加热至高于-110℃后放散。容积为100m3的LNG储罐选择500m3/h的EAG加热器,较大量放散时出口温度不会低于-15℃。
